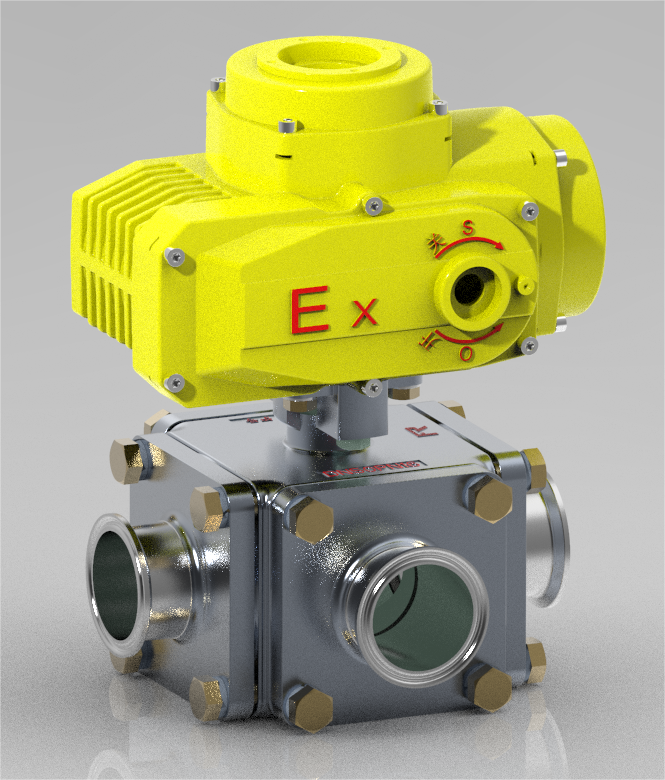

![\](http://www.cnrfv.com/uploadfile/2023/0617/20230617093943388.png)
产品技术参数Product Specifications |
|
设计标准 |
GB/T12237、ASME B16.34 |
结构长度 |
GB/T12221、ASME B16.10 |
检测标准 |
GB/T13927、API598 |
公称压力 |
PN1.6~42MPa、ANSI150LB~2500LB |
公称通径 |
DN15~DN1000 |
连接形式 |
法兰 Flange、螺纹 Thread、对焊 Butt welding、承插焊 Socket welding |
阀体材料 |
LCB、WCB、CF8、CF8M、CF3、CF3M 等 |
阀座形式 |
软阀座、金属阀座(密封面硬化处理) Soft seat、metal seat (hardened sealing surface) |
适用温度 proper temperature |
软阀座:-20~+200℃金属阀座:-196~+ 400℃ Soft seat: -20~ + 200℃ Metal seat:-196~+400℃ |
泄漏等级 |
ANSI VI |
操作方式 |
手动、气动、电动等 Manual、pneumatic、electric, etc. |
可选项 |
防静电设计、防火设计、禁油处理、禁铜处理、球面特殊处理、按客户要求涂漆 Anti-static design、fire protection design、oil-free treatment、Copper Prohibition、Spherical special treatment、Customers request painting |
四通球阀:
四通球阀驱动方式:可根据使用场景选用电动、气动、电液联动等多种驱动方式;
四通球阀连接方式:可根据使用场景选用法兰连接、内外螺纹连接、卫生级快装法兰等多种连接方式;
四通球阀流向方式:提供LL和立式L型两种流向供选用。
LL型流向及应用场景
![\](http://www.cnrfv.com/uploadfile/2023/0617/20230617093943982.png)
立式L型流向示意图
![\](http://www.cnrfv.com/uploadfile/2023/0617/20230617093943666.png)
应用场景
LL型四通球阀能够一阀实现正反供水切换,每转90°,供水方式切换一次,以前需四个阀门,供水时阀1、4开启,阀2、3关闭;反向供水时阀2、3开启,阀1、4关闭,现用一台四通球阀替代,操作方便。
四通球阀在石油、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用。是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。
四通球阀在电站系统中称为双向供水转阀(在石化系统中也称空气换向切换阀)适用于液体、气体、粉尘、浆料及舍固体颗粒介质的循环系统。采用四通球阀替代该工艺管汇和阀组的工作原理,简化程序、方便操作、降低成本、便于控制、同步性好。
四通球阀特点及优点:
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在阀门开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显的开和关标识。
2、阀杆采用A182 F304或A182 F6a整体锻造并调质处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在的润滑情况下实现可靠的密封。
4、根据需要,球阀可设计成结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;DN50以下为浮球形式,DN50以上可选用固定球形式。
6、球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所
四通球阀结构特点及用途:
1、流体阻力小:球体和阀体的连接管道截面相等,且球体通道采用圆弧连接,介质通过球体是,流体阻力小。
2、密封性能好:阀座采用具有弹性变形和高强度的PTFE材料,达到良好密封性能保证了阀门的稳定性。
3、使用寿命长:阀门的阀芯和光见颈材料采用奥氏不锈钢,阀座材料选用PTFE,能达到良好的性作用,延长了阀门的使用寿命。
阀门连接方式
1、内、外螺纹连接四通球阀:
内、外螺纹四通球阀用于控制两条进出流路的转换,标记箭头所指方向及反向的两对接口是连通的,而垂直手柄方向的流路并不连通,可加电动或气动装置进行远程控制。内、外螺纹四通球阀的特点:
1.流体阻力小,全通径的球阀基本没有流阻。
2.结构简单、体积小、重量轻。
3.紧密可靠。它有四个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现密封。
4.操作方便,只要旋转90°即可换向,配套电动或气动装置便于远距离的控制。
5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
内螺纹四通球阀用于控制两条进出流路的转换,手柄箭头所指方向及反向的两对接口是连通的,而垂直手柄方向的流路并不连通,可加电动或气动装置进行远程控制。
内、外螺纹连接四通球阀执行标准:
1. BS EN 10226-1:2004。
2. BS 21:1985。
3. ASME B1.20.1-2013。
4. DIN EN 10226-1:2005。
5. JIS B0203:2002。
不同的标准适用于不同的场合和压力等级,用户在选择时需要根据实际情况进行选择。
2、法兰连接四通球阀:
气动法兰四通球阀实现正反供水切换,每转90°,供水方式切换一次,可同时对两种介质的流向进行切换,既方便又迅速,实现一阀多用的效果。法兰连接四通球阀执行标准:
1 JB/T79-2015。
2 GB/T9113-2010。
3 HG/T20592-2018。
3 ASME B16.5-2018。
不同的标准适用于不同的场合和压力等级,用户在选择时需要根据实际情况进行选择。
法兰四通球阀结构特点及用途:
1、流体阻力小:球体和阀体的连接管道截面相等,且球体通道采用圆弧连接,介质通过球体是,流体阻力小。
2、密封性能好:阀座采用具有弹性变形和高强度的PTFE材料,达到良好密封性能保证了阀门的稳定性。
3、使用寿命长:阀门的阀芯和光见颈材料采用奥氏不锈钢,阀座材料选用PTFE,能达到良好的性作用,延长了阀门的使用寿命。
3、卫生级快装法兰连接四通球阀:
卫生级快装法兰连接四通球阀四通球阀实现正反供水切换,每转90°,供水方式切换一次,可同时对两种介质的流向进行切换,既方便又迅速,实现一阀多用的效果。快装法兰连接四通球阀执行标准:
1 ISO2852-1993。
2 DIN32676-2009。
不同的标准适用于不同的场合和压力等级,用户在选择时需要根据实际情况进行选择。
